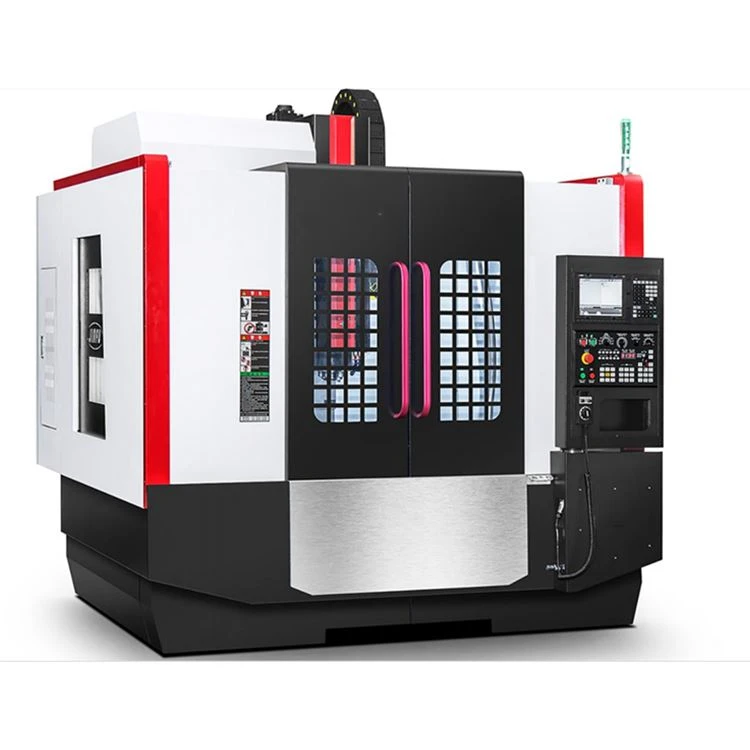

مركز آلة CNC V850

1. مقدمة واستخدام مركز تصنيع آلة السكك الحديدية الخطية CNC v850

هذا المنتج عبارة عن مركز تصنيع عمودي شبه مغلق حلقة مع تحكم اتصال مباشر مؤازر ثلاثي المحاور X ، Y ، Z. جميع المحاور الثلاثة عبارة عن أدلة خطية متدحرجة. تتميز سكة التوجيه بحمل كبير ، وامتداد واسع ، ودقة عالية ، وهيكل مدمج ومعقول وأبعاد خارجية. المغزل مؤازر المحرك مقاد بحزام متزامن. يمكنه تحقيق تثبيت الأجزاء المعقدة مثل الأقراص المختلفة ، والألواح ، والأصداف ، والكاميرات ، والقوالب ، وما إلى ذلك ، ويمكنه إكمال العمليات المختلفة مثل الحفر ، والطحن ، والتثقيب ، والتوسيع ، والتوسيع ، والتنصت الصلب ، وما إلى ذلك ، ومناسب للعديد من الأصناف ، يمكن أن يرضي إنتاج منتجات الدُفعات الصغيرة والمتوسطة معالجة الأجزاء المعقدة وعالية الدقة. يمكن تجهيزها بمحور دوران رابع لتلبية متطلبات معالجة الأجزاء الخاصة.

ثانيًا ، الخصائص الهيكلية الرئيسية لمركز آلة CNC ذات السكة الخطية v1300

1. الأجزاء الأساسية الرئيسية مثل القاعدة ، المقعد المنزلق ، منضدة العمل ، العمود ، غراب الرأس ، إلخ. مصنوعة من الحديد الزهر Meehanite فوق 250 ؛ القاعدة عبارة عن هيكل صندوقي ، ويضمن هيكل الضلع المتناسق والمعقول الصلابة العالية ومقاومة الانحناء للأجزاء الأساسية. الأداء الزلزالي يمكن أن يضمن عمود الجسر من النوع A والأضلاع الداخلية الشبيهة بالشبكة بشكل فعال صلابة ودقة القطع القوي للمحور Z ؛ الأجزاء الأساسية مصبوبة برمل من الراتينج وتخضع لمعاملة الشيخوخة ، والتي توفر استقرار الأداء طويل الأمد لأداة الآلة Assure.

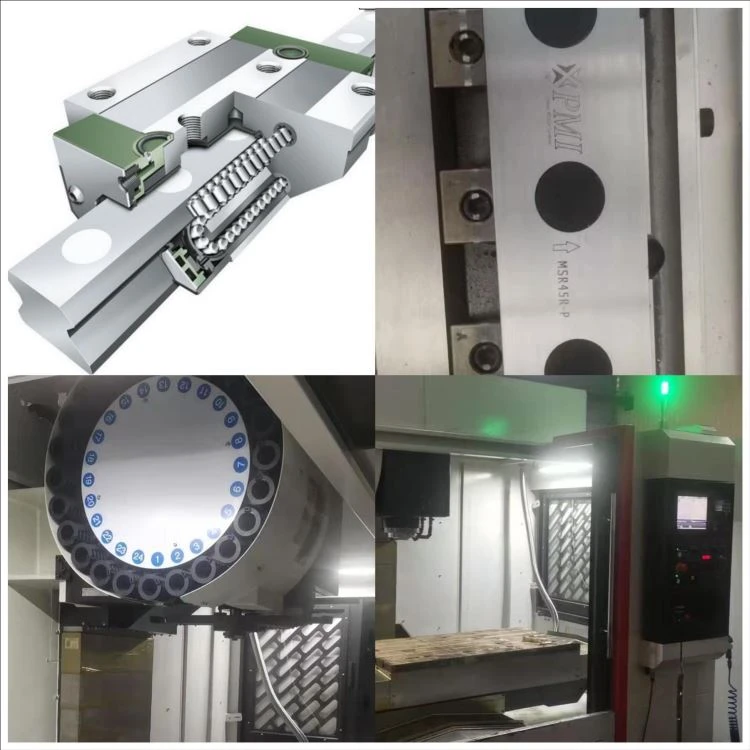

2. قضبان التوجيه X و Y و Z كلها أدلة دلفنة خطية للخدمة الشاقة ، والتي تتميز بخصائص السرعة العالية والصلابة العالية والاحتكاك المنخفض والضوضاء المنخفض وتغيرات ارتفاع درجات الحرارة المنخفضة ، وتتعاون مع التشحيم القسري الأوتوماتيكي من أجل تحسين دقة وعمر الأداة الآلية ؛

3. موازنة Z-direction بالإضافة إلى ثقل الموازنة لضمان حركة غراب رأس سلسة ومستقرة. يحتوي محرك الدفع Z-direction على جهاز فرملة لإيقاف التشغيل ؛

4. X ، Y ، Z ثلاثة اتجاهات للتغذية تستخدم حلقة داخلية عالية الدقة وعالية القوة مزدوجة الجوز قبل الضغط لولب كروي كبير الرصاص ، سرعة تغذية عالية ؛ يتم توصيل محرك الدفع مباشرة بالمسمار من خلال اقتران مرن ، ويتم نقل الطاقة مباشرة إلى محرك سيرفو إلى المسمار الكروي عالي الدقة ، دون رد فعل عنيف ، لضمان دقة تحديد المواقع وتزامن أداة الآلة ؛

5. باستخدام وحدة المغزل التايوانية عالية السرعة ، والدقة ، والصلابة العالية ، لديها قدرة تحمل محورية وشعاعية قوية ، ويمكن أن تصل السرعة إلى 12000 دورة في الدقيقة.

6. المغزل يعتمد هيكل نفخ الهواء المركزي. عندما يتم فك المغزل ، يتم استخدام الغاز المركزي عالي الضغط لتنظيف المخروط الداخلي للمغزل بسرعة لضمان دقة وحياة أداة التثبيت ؛

7. كل من قضبان التوجيه ومسامير الرصاص X ، Y ، و Z تتبنى جميعًا أجهزة حماية لضمان نظافة مسامير الرصاص وقضبان التوجيه ، ولضمان دقة النقل والحركة وعمر أداة الآلة ؛

8. تعتمد الحماية الخارجية لأداة الآلة على تصميم هيكل الحماية الكامل ، وهو سهل التشغيل ، آمن وموثوق.

9. يتم استخدام جهاز التشحيم الأوتوماتيكي المركزي الموثوق به لتزييت كل نقطة تزييت لأداة الآلة تلقائيًا وبشكل متقطع بطريقة ثابتة وكمية ، ويمكن تعديل وقت التشحيم وفقًا لظروف العمل ؛

10. اعتماد 24 مجلة أدوات من نوع القرص من إنتاج الشركات التايوانية ، مع تغيير دقيق للأداة ، ووقت قصير وكفاءة عالية. تم اختباره مليون مرة ويلبي متطلبات الموثوقية ؛ مع هيكل التخميد ، يمكن أن يقلل من التأثير أثناء الحركة ويضمن عمر خدمة مجلة الأدوات ؛ محرك هوائي ، سهل الاستخدام ، تغيير الأداة في أقصر مسار ؛

11. إن استخدام جهاز فصل الزيت عن الماء يمكن أن يفصل معظم زيت التشحيم المجمع عن سائل التبريد ، مما يمنع التدهور السريع لسائل التبريد ، مما يساعد على حماية البيئة ؛

12. يتبنى نظام تشغيل أداة الآلة مبدأ بيئة العمل ، وصندوق التشغيل مصمم بشكل مستقل ، والذي يمكن أن يدور من تلقاء نفسه ، وهو مناسب للتشغيل.

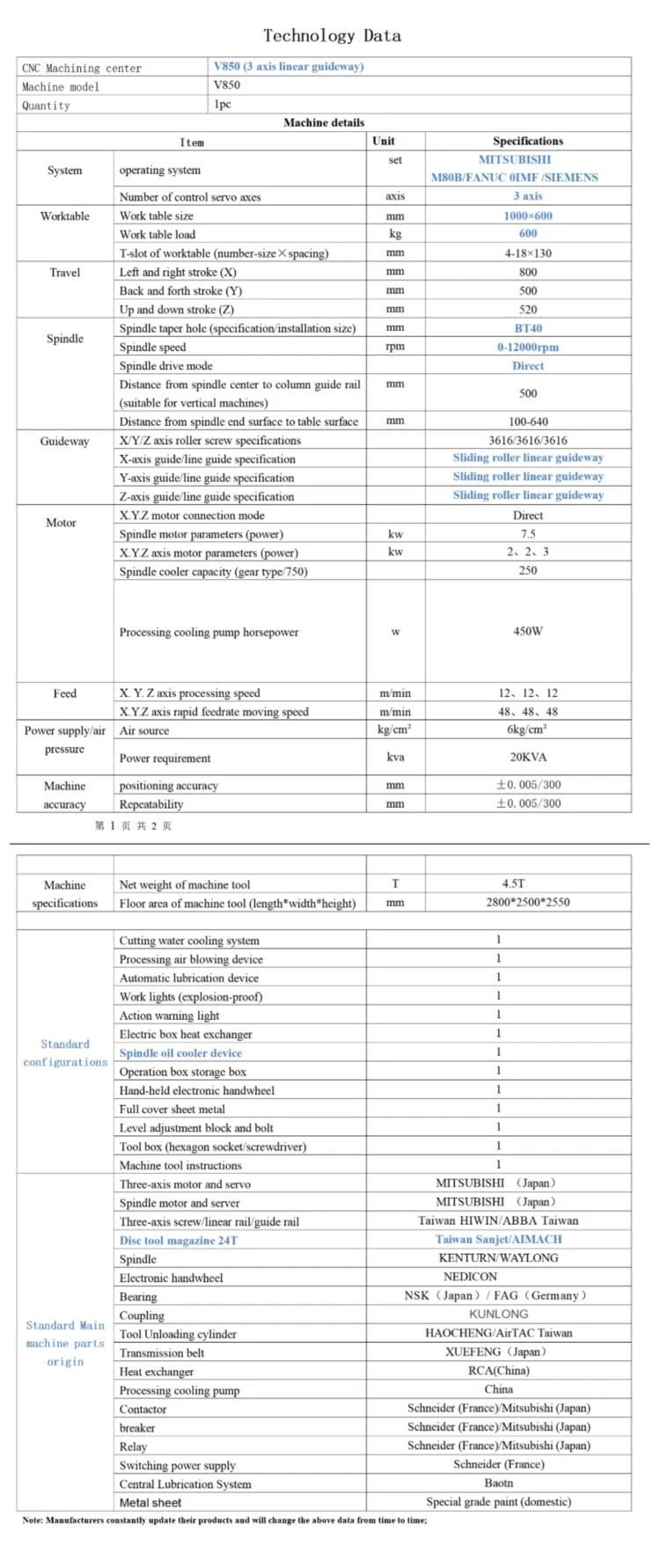

المعلمات

آلة طحن VMC850 DC ونظام محرك المغزل AC

في الوقت الحاضر ، تعتمد أنظمة CNC المؤازرة المتطورة لمراكز المعالجة في الداخل والخارج جميعها تحكمًا كهربائيًا دقيقًا في التوقف.

1. نظام محرك المغزل DC لمركز التصنيع باستخدام الحاسب الآلي

يعتمد محرك المغزل DC في الغالب على طريقة تنظيم سرعة الثايرستور. نظام مؤازرة التغذية DC عبارة عن نظام تحكم مزدوج الحلقة يتكون من حلقة سرعة وحلقة تيار للتحكم في جهد المحرك لمحرك المغزل DC. يعتمد محرك المغزل محركًا متحمسًا بشكل منفصل مع ملف مثير وكهربائي. اللفات المحورية مستقلة عن بعضها البعض. تتغير سرعة المحرك من القيمة الدنيا إلى القيمة المقدرة ، ويتم الاحتفاظ بتيار الإثارة دون تغيير لتحقيق تنظيم الجهد والسرعة ، والذي ينتمي إلى التحكم الثابت في عزم الدوران ؛ من القيمة المقدرة إلى القيمة القصوى ، يتم تقليل تيار الإثارة لتحقيق المغنطة وتنظيم السرعة ، والذي ينتمي إلى التحكم المستمر في الطاقة.

2. نظام محرك المغزل AC لمركز التصنيع باستخدام الحاسب الآلي

مع تطوير تكنولوجيا التحكم في سرعة التيار المتردد ، فإن محرك المغزل لأدوات آلة CNC يعتمد في الغالب وضع التحكم في محرك المغزل ومحول التردد. يتكون العاكس من جانب الشبكة من دائرة مقوم ذات ثلاث مراحل من نوع الجسر يتم التحكم فيها بالكامل وتتألف من ستة ثايرستور. يمكن أن تعمل الدائرة في حالة التصحيح وتزود الطاقة مباشرة بالدائرة الوسيطة ، أو يمكن أن تعمل في حالة العاكس لإكمال مهمة التغذية المرتدة للطاقة للشبكة. يتكون عاكس جانب الحمل من ستة ترانزستورات كهربائية مع صمامات ثنائية موازية حرة الحركة. من خلال التحكم في كمبيوتر المجال المغناطيسي ، فإن خرج جهد PWM لتعديل عرض النبضة الجيبية ثلاثية الطور بواسطة عاكس جانب الحمل يتيح للمحرك الحصول على تيار عزم الدوران المطلوب وتيار الإثارة. نطاق جهد الخرج ثلاثي الأطوار PWM هو 0-430 V ، ونطاق ضبط التردد 0-300 هرتز. أثناء الكبح المرتد ، يتم شحن طاقة المحرك إلى المكثف من خلال ستة صمامات ثنائية حرة الحركة في التيار المتردد. عندما يتجاوز الجهد على المكثف 600 فولت ، يتم إرجاع الطاقة الموجودة على المكثف إلى الشبكة من خلال منظم التحكم وعاكس جانب الشبكة.

ستة ، تكوين OP

1. يمكن لمركز ماكينات CNC v850 تثبيت SYNTEC / FANUC -0 i-MF ، GSK ؛

2. بندقية الهواء المحمولة باليد.

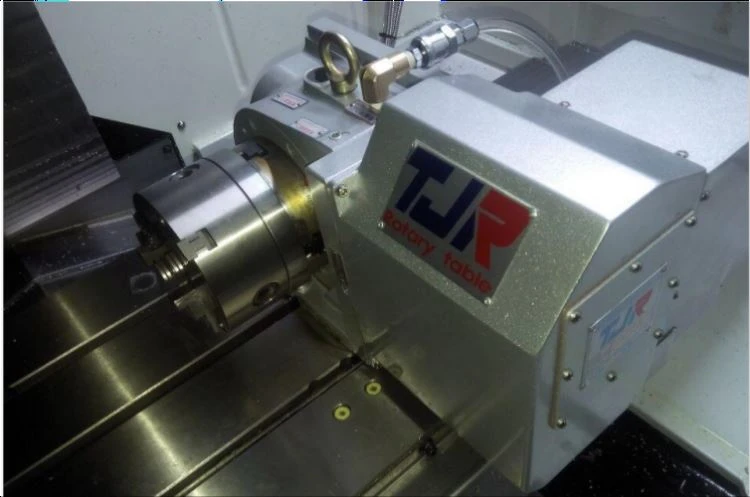

3. المحور الرابع.

4. ناقل رقاقة أوتوماتيكي
