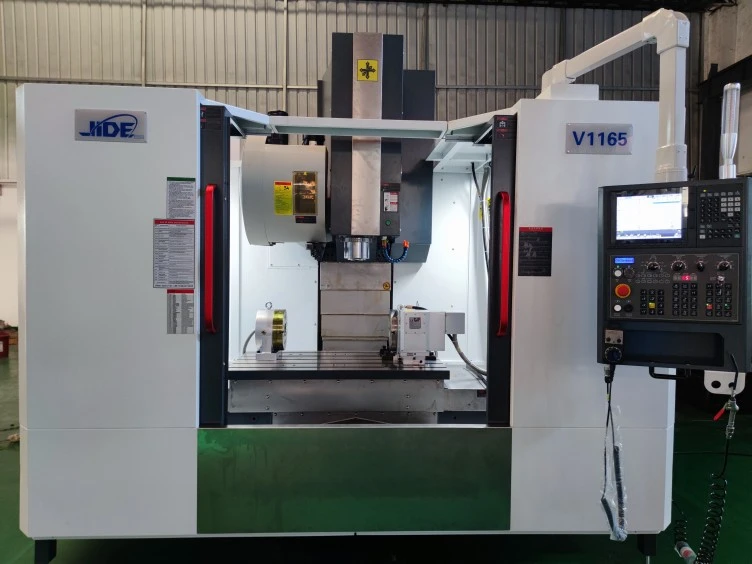

آلة الطحن CNC العمودي

معلمة الآلة

تتبنى آلة الطحن CNC عموديًا مجلة أدوات مناور Okada التايوانية ، و 24 مجلة أدوات قرصية ، ويتكرر وقت تغيير الأداة لزيادة كفاءة الإنتاج. إنها تستخدم مضخة الزيت المكونة لدائرة الزيت الهوائية كمعيار مع Hegu / Proton ؛ يضمن المكون الهوائي AirTAC تزييت دائرة الزيت والضغط الهوائي ، ومغزل عالي السرعة ، تايوان KENTURN / ROYAL ؛ 10 ، 000- rpm spindle ، ثابت وفعال (اختياري 12 ، 000- rpm spindle) ، Taiwan HIIWIN / PMI Roller Guide
دليل خطي أسطواني ، دقة عالية ، حركة سلسة ، مناسب للمعالجة المتنقلة عالية السرعة. نظام التشغيل
اختياري: Japan FANUC / Mitsubishi ، Siemens ، Taiwan SYNTEC ، GSK CNC

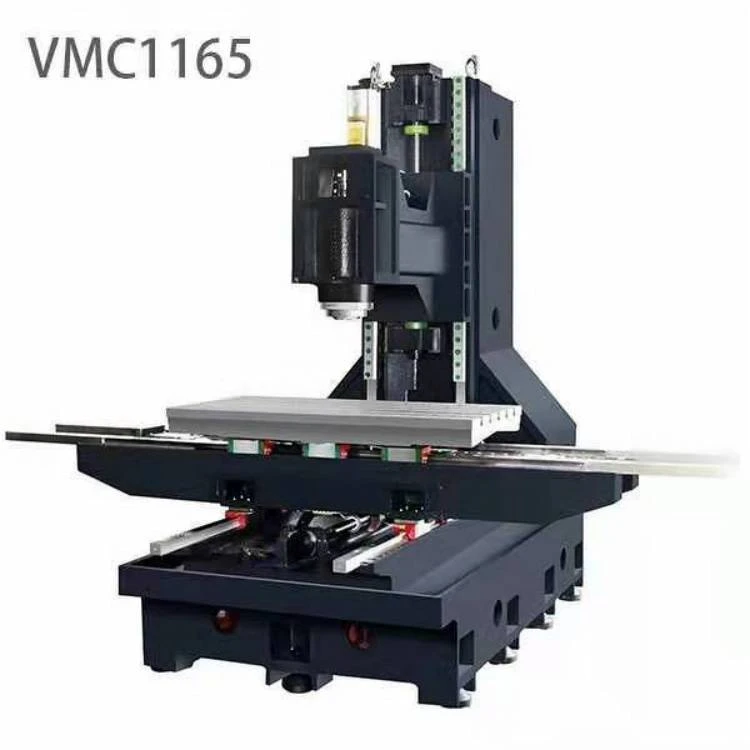

يضمن هيكل الضلع على شكل "M" صلابة واستقرار أداة الآلة
مصبوبات يونان ، التلدين المزدوج والشيخوخة الاهتزازية ، علاج الشيخوخة الطبيعية يزيل الضغط الداخلي ولا يتشوه لفترة طويلة

عرض المصنع

ميزات الجهاز

آلة الطحن باستخدام الحاسب الآلي استخدام عمودي للحديد الرمادي HT300 راتينج رمل صب الخشب المتكامل ، بعد التقسية الثانوية وشيخوخة الاهتزاز لمدة سنة واحدة من الشيخوخة الطبيعية ، يتم التخلص من الإجهاد الداخلي لضمان الصلابة ، باستخدام الحديد الرمادي HT300 راتينج رمل قالب خشب متكامل
بعد التقسية الثانوية وتقادم الاهتزاز لمدة سنة واحدة من التقادم الطبيعي ، يتم التخلص من الضغط الداخلي لضمان الصلابة

المرشد الخطى

دليل خطي أسطوانة PMI / HIWIN التايواني (درجة P) ، محمل عالي ، قطع التواء عالي ، قدرة قوية على مقاومة الاهتزاز

طحن المسمار

HIWIN الفضة العليا C3 الصف طحن المسمار ما قبل التمدد ، والقضاء على المعالجة الحرارية لرد الفعل العكسي ، والصلابة الجيدة ، ومقاومة التآكل والدقة العالية
مغزل
أصلي مستورد BT40 / 50 المغزل المباشر المتصل ، حلقة ستارة الهواء القياسية تعمل بنظام تبريد أوتوماتيكي لدرجات حرارة ثابتة

خياري:وظيفة إزالة الرقاقة الحلزونية الأوتوماتيكية ، مخرج ماء مركزي 30 كجم ، وظيفة أربعة محاور / خمسة محاور ، إلخ ... مع وظيفة تبريد زيت المغزل ، نفث هواء مركزي.

كيفية رسم جزء جيد تتم معالجة الرسم بواسطة آلة الطحن آلة التصنيع باستخدام الحاسب الآلي؟

لا توجد مهمة سهلة في هذا العالم ، وينطبق الشيء نفسه على التصميم الميكانيكي. يبدأ أي شخص يعمل في صناعة التصميم الميكانيكي برسم أبسط مخطط للجزء. على سبيل المثال ، المسح ورسم خرائط لمكون بسيط ، ومساعدة الآخرين على تفكيك ورسم جزء من الرسم المكون ، وما إلى ذلك ، هذه هي المراحل التي يجب أن يمر بها المبتدئ. ومع ذلك ، حتى الرسم الجزئي البسيط مليء بالأخطاء: أو الأبعاد ليست كاملة ، أو التفاوتات غير مناسبة ، أو هناك سلسلة أبعاد مغلقة ، أو المتطلبات الفنية خاطئة ، إلخ. لذلك ، فإن صناعة الآلات كانت دائمًا يتطلب التعلم والتراكم على المدى الطويل. الأساس مهم للغاية عندما يبدأ مبنى شاهق من الأرض ، فلنبدأ برسم مخطط جزئي!

يسمى الرسم الذي يعبر عن جزء بالرسم الجزئي. إنه الأساس لتصنيع الأجزاء وفحصها ، والأساس الذي يقوم عليه قسم الحرف اليدوية لتحديد مسار العملية ، والأساس الذي يقوم قسم فحص الجودة بفحصه.

01
محتويات رسومات الأجزاء

أول شيء يجب أن نعرفه هو ما يجب تضمينه في رسم جزء كامل.
1) الرسومات: استخدم مجموعة من طرق العرض (بما في ذلك العرض ، وعرض القسم ، وعرض القسم ، وما إلى ذلك) للتعبير عن الشكل الهيكلي للجزء بشكل كامل وواضح وبسيط.

2) الأبعاد: استخدم مجموعة من الأبعاد لتمييز الشكل الهيكلي للأجزاء بشكل كامل وواضح ومنطقي وحجم مواضعها المتبادلة.
صورة

3) المتطلبات الفنية: استخدم بعض الرموز والكلمات المحددة لإعطاء بإيجاز المتطلبات الفنية التي يجب أن تلبيها الأجزاء أثناء التصنيع والتفتيش والاستخدام. بما في ذلك الخشونة ، تحمل الأبعاد ، تحمل الشكل ، رمز المسند ، المتطلبات الفنية ، إلخ.
صورة

4) شريط العنوان: استخدم شريط العنوان لملء اسم الجزء ، والمادة ، ونسبة الرسم ، واسم وتاريخ محرر الصياغة والمدقق ، وما إلى ذلك (شريط العنوان المستخدم في هذا الشكل مبسط الإصدار ، ويتم استخدام الإصدار الكامل فقط في المشروع).

02
طريقة تحليل هيكل الجزء

يبدأ أي شخص منخرط في صناعة التصميم بالتقليد. تقليد مظهر الآخرين ، وتعلم أفكارهم التصميمية ، وتراكم الخبرة باستمرار. التحليل الهيكلي للأجزاء هو تحليل وظائف الهياكل المختلفة للأجزاء بناءً على متطلبات التصميم ومتطلبات العملية. لا نحتاج فقط إلى معرفة شكل الجزء (المسح البسيط ورسم الخرائط) ، ولكن أيضًا لماذا تم تصميمه بهذه الطريقة (التفكير التصميمي) ، حتى نتمكن من تحسين تفكيرنا التصميمي بدلاً من تقليده بشكل أعمى.
(1) من منظور متطلبات التصميم ، يمكن للأجزاء الموجودة في الماكينة أداء وظائف مثل الدعم والإقامة والنقل والتنسيق والاتصال والتركيب وتحديد المواقع ، والتي تعد أساسًا لتحديد الهيكل الرئيسي للأجزاء.

(2) من منظور متطلبات العملية ، من أجل جعل التصنيع الفارغ ومعالجة وقياس وتجميع وتعديل الأجزاء سلسًا ومريحًا ، يجب تصميم الهياكل مثل الزوايا الدائرية وزوايا المسودة والشقوق. أساس الهيكل.

(3) من منظور التطبيق العملي وعلم الجمال ، ليس المنتج مطلوبًا فقط ليكون قابلاً للاستخدام ، بل يجب أيضًا أن يكون اقتصاديًا وممتعًا من الناحية الجمالية ، ويجب النظر إلى الشكل الهيكلي من وجهة نظر جمالية.

03
مثال 1 من تحليل هيكل الجزء

يوضح الشكل أدناه العمود المدفوع للمخفض. وظيفتها الرئيسية هي أن يتم تثبيتها في المحمل ، ودعم الترس لنقل عزم الدوران ، والتواصل مع المعدات الخارجية.

نقوم بتحليل دور ميزاته المختلفة ، وكذلك أفكار التصميم.

04
مثال على تحليل هيكل الجزء 2

توضح الصورة أدناه قاعدة علبة التروس ، وهي جزء أكثر تعقيدًا. يجب علينا تصميم علبة تروس في تصميم المناهج المدرسية. يتم الآن تحليل دور كل ميزة من ميزات قاعدة علبة التروس.
