آلة طحن ثلاثية الأبعاد

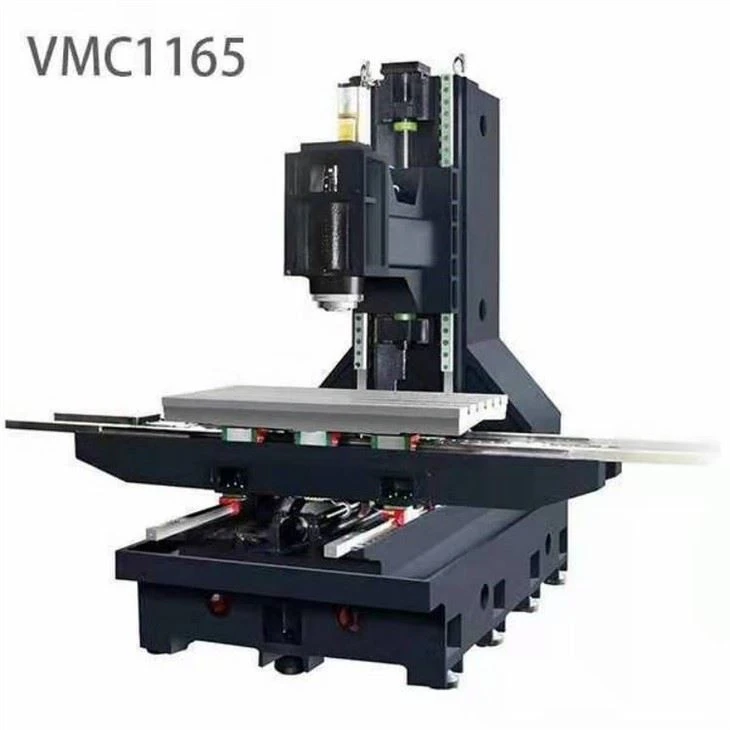

تتبنى آلة الطحن ثلاثية الأبعاد هيكل سرير منزلق متقاطع مع مقعد سفلي عريض للغاية ، وهيكل عمود متعرج كبير الامتداد ، والآلة بأكملها لديها ما يكفي

القوة والصلابة والاستقرار.

الأجزاء الخمسة الرئيسية لأداة الآلة هذه هي العمود ، السرج ، القاعدة ، صندوق المغزل ومنضدة العمل كلاهما على شكل صندوق مزدوج الطبقة أو شبه مربع.

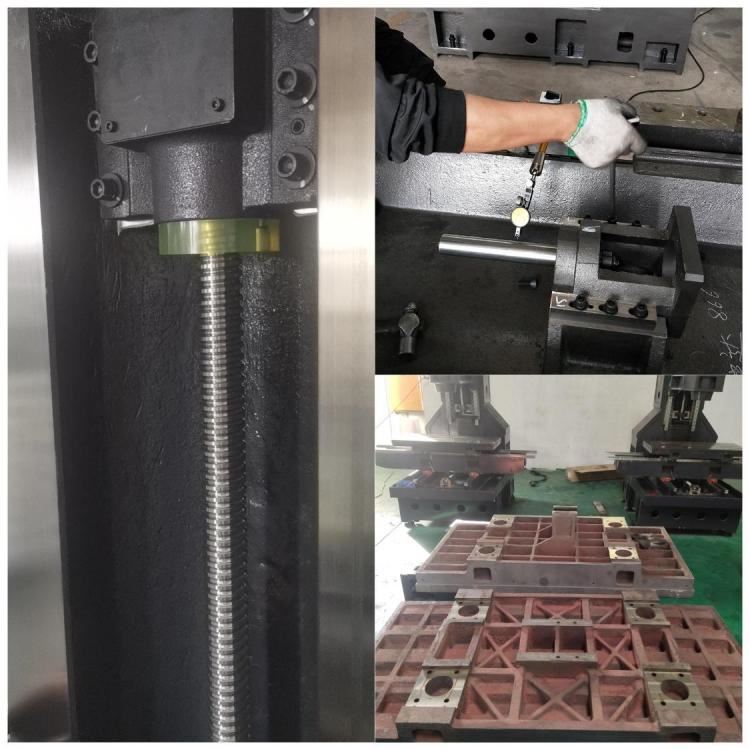

تم تجهيز الهيكل بمواد تقوية كافية وقوة عالية عند صب الحديد الزهر (HT300) ويتعرض لضغط تلدين ثانوي معالجة فعالة لضمان أن الجهاز بأكمله يتمتع بالقوة والصلابة والثبات الكافي.

يعتمد المحور X ، Y ، Z على دليل الأسطوانة الخطية على مستوى P الذي تنتجه تايوان HIWIN ، Yintai (PMI) و Kate Company Rail ، X و Y محور 6 منزلقات ، C3 مستوى C3 الكرة اللولبية المزدوجة ، منخفض الاحتكاك الديناميكي والثابت ، صلابة عالية قطع ثقيل ، لا يوجد زحف بسرعة منخفضة ، دقة تحديد عالية ، يعتمد هيكل دعم الكرة اللولبية عالية الجودة (مستوردة) زاوية تلامس كبيرة (60 درجة) دعم محمل احترافي لولبي كروي ،

في نفس الوقت ، فإن الطرف الثانوي لولب الرصاص له هيكل مشدود مسبقًا لضمان أن آلية الدعم لديها صلابة كافية وثبات دقيق. يتم تشغيل المحاور X و Y و Z بواسطة محرك مؤازر 3KW ، ويتم توصيل أداة التوصيل مباشرة بمسمار كروي عالي الدقة لتقليل مفاصل الحلقة الوسيطة ، لتحقيق انتقال بدون فجوات ، وتغذية مرنة ، وتحديد المواقع بدقة ، ونقل عالي الدقة ، كل أداة آلة مصنوعة من ريني البريطاني. يستخدم مقياس التداخل الليزري لاكتشاف أخطاء المسمار اللولبي وتعويضه لضمان أفضل دقة نقل.

المحرك المؤازر Z-axis لديه وظيفة فرملة أوتوماتيكية. في حالة انقطاع التيار الكهربائي ، يمكن للمكابح الأوتوماتيكية أن تمسك عمود المحرك بإحكام حتى لا يمكن تدويره ، وهو ما يلعب دور حماية السلامة.

تم تحسين صلابة قطع المغزل بشكل كبير ، ولكل مغزل تصحيح التوازن الديناميكي على الوجهين عبر الإنترنت ، والذي يمكن أن يقمع الاهتزاز بشكل فعال ويزيد من عمر الأداة ودقة المعالجة.

مجلة أداة

تتبنى مجلة الأدوات مجلة أداة BT 40-24 على شكل قرص T والمخصصة بواسطة Taiwan Shengjie أو Desu أو Jiafu ، وهي سريعة وموثوقة ومستقرة.

وهي مجهزة بوظائف مثل اختيار السكين القريب ، وسكين القطع مقدمًا ، وإعداد السكين ، والسكين بقطر كبير. يمكن أن يمنع التصميم المغلق بالكامل لحجرة السكين دخول الرقائق بشكل فعال.

حجم أكبر للاختيار

يمكن تركيب آلة الطحن ثلاثية الأبعاد مع الملحقات الاختيارية:

رقاقة الناقل

4 5 جدول محور دوار.
