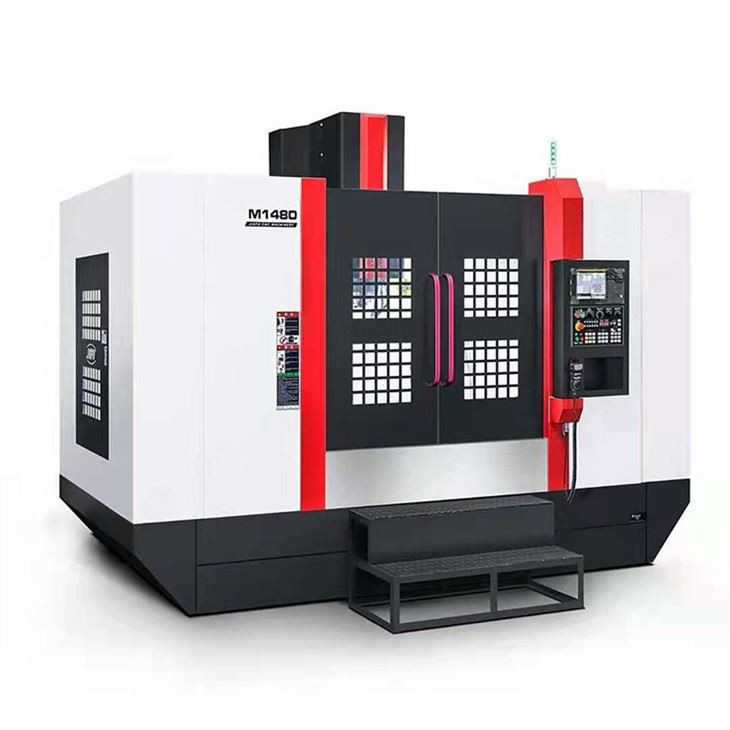

آلة مركز بالقطع العمودي

انتقال المحور X مم 1300
محور السفر Y 700 مم
حركة المحور Z مم 700
أنف المغزل لسطح العمل مم 190-890
مركز المغزل إلى دليل العمود مم 855
طاولة العمل
أبعاد الجدول (الطول × العرض) مم 1400 * 700
فتحة T (حجم رقم * تباعد) مم 7 * 18X110
أقصى حمولة 1300 كجم

إرسال التحقيق

مقدمة المنتج

cnc machine center

CNC. سلسلة أداة آلة CNC ، مزايانا

جودة CE لآلة مركز المعالجة العمودية لدينا مضمونة ، والإنتاج الشهري لقواعد الإنتاج الرئيسية الثلاثة هو 300 زائد

مرحبا بكم فى زيارة المصنع. يمكن للمصنعين الأقوياء على نطاق واسع تخصيص مجموعة وفقًا للمتطلبات. تكوين مخصص ، تكلفة منخفضة ، تسليم سريع ، خيارات متعددة ، صيانة مدى الحياة ، حل شامل ، اتصال الفريق طوال العملية

معامل

	معامل	وحدة	V-1370
●	يسافر
	انتقال المحور X	مم	1300
	حركة المحور ص	مم	700
	حركة المحور Z	مم	700
	أنف المغزل للعمل على السطح	مم	190-890
	مركز المغزل إلى دليل العمود	مم	855
●	طاولة العمل
	أبعاد الجدول (الطول × العرض)	مم	1400*700
	فتحة T (حجم-حجم * تباعد)	مم	7*18X110
	اقصى حموله	كلغ	1300
L	مغزل
	سرعة المغزل	دورة في الدقيقة	10000
	قوة محرك المغزل	كو	11/15
	ثقب استدقاق المغزل (نموذج / حجم التركيب)		BT40（150）
●	تغذية
	00 اجتياز سريع (المحور س)	م / دقيقة	30
	00 اجتياز سريع (المحور ص)	م / دقيقة	30
	00 اجتياز سريع (المحور Z)	م / دقيقة	30
●	دقة الآلة
	دقة تحديد الموقع	مم	0.005/300
	التكرار	مم	0.003/300
●	آخر
	مساحة الأرضية (الطول)	مم	3900
	(العرض)	مم	3300
	ارتفاع الآلة (الارتفاع)	مم	3550
	وزن الآلة	كلغ	9000 كلغ
	التعبئة والتغليف فراغ	/	نعم
	إطار خشبي ثابت	/	نعم

تفاصيل الجهاز

مجلة أداة نوع القرص

كفاءة تغيير الأداة السريعة عالية ، وسرعة تغيير الأداة سريعة ، وزيادة كفاءة الإنتاج ، وتكرار تغيير الأداة لمدة 1.3 ثانية ، والسعة 24 سكاكين

الكرة اللولبية المستوردة وقضيب التوجيه

قضيب برغي أرضي دقيق ، صلابة عالية ، دقة عالية ، حركة مستقرة ، تحمل حمولة عالية ومقاومة صدمة قوية ، سرعة حركة سريعة.

مغزل عالي السرعة

تشغيل مستقر بسرعة عالية ، عمر طويل ، ضوضاء منخفضة ، اهتزاز صغير ، دقة تشغيل عالية.

arm type tool magazine 24T

HIWIN roller linear guideway 45mm

صب لا يتجزأ

مركز المعالجة العمودي لقاعدة رأس الماكينة وغيرها من الهياكل العامة ، التبريد والتكرير لضمان استقرار أداة الماكينة والموثوقية على المدى الطويل.

استخدام HT300 صب الرمل

إنها تتبنى مركز المغزل الصلب القوي للغاية 160 في تايوان ، مع 6 محامل مدمجة ، وقوة القطع قوية للغاية. يتم ضمان صلابة ودقة قاعدة المحرك المدمجة وجسم تصميم العمود الرئيسي بشكل أفضل.
