مخرطة CNC 6 8 بوحدة تحكم FANUC
| معلومات تقنية |
مخرطة CNC 6 8 المزودة بوحدة تحكم FANUC تستخدم الحديد الزهر HT300 عالي القوة ، وهيكل مدمج ، وقوة جيدة ، وصلابة مناسبة ، ومعامل احتكاك منخفض ، وتشحيم ذاتي. يعزز الهيكل الصندوقي المتكامل للسرير الأساسي إلى حد كبير الصلابة العامة واستقرار أداة الماكينة. لديها وظيفة امتصاص الاهتزاز ، مما يقلل من فقدان الأداة ويحسن جودة قطعة العمل. يوفر للمستخدمين ضمان الكفاءة العالية والموثوقية العالية في الاستخدام.
| الميزات الرئيسية لهذا الجهاز: |

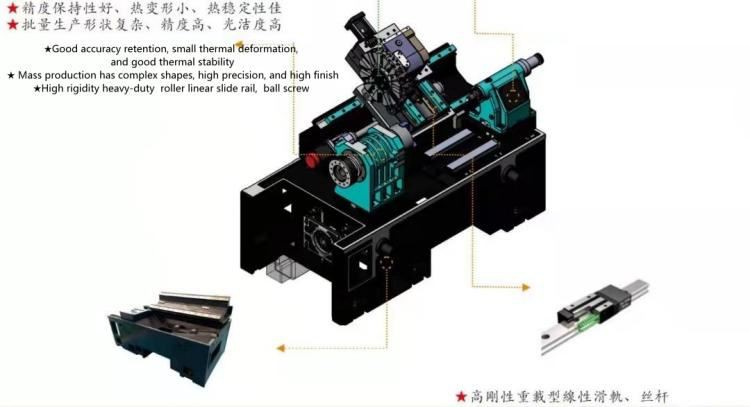

1. التصميم المائل 30 درجة يحسن بشكل كبير من صلابة الالتواء والانحناء لأداة الآلة أثناء العمل. توفر قاعدة السرير المدمجة ذات الصلابة العالية والاستقرار العالي ضمانًا قويًا للدقة العالية للآلة بأكملها.
2. وحدة المغزل عبارة عن مغزل مستقل (نوع جلبة). لقد خضع نظام المغزل عالي الدقة لاختبار التوازن الديناميكي الصارم ، مع الدقة العالية ، والاحتفاظ الجيد بالدقة ، والاستقرار الحراري الجيد. يمكن أن تصل السرعة القصوى إلى 4000 دورة في الدقيقة. إن الدقة العالية والصلابة العالية والسرعة العالية والكفاءة العالية لوحدة المغزل تمكن الماكينة بأكملها ليس فقط من إنهاء التشطيب ، ولكن أيضًا لأداء الآلات الخشنة والقطع الثقيل للمستخدمين.
3. يتم تحريك غراب الذيل هيدروليكيًا ، ويتمدد الغلاف تلقائيًا ويتقلص بصلابة جيدة. يمكن للمستخدمين استخدام اللوح أو مفتاح القدم للتحكم فيه ، مما يوفر الوقت والجهد ويوفر كفاءة عالية لمعالجة أداة الماكينة.
4. التكوين القياسي للبرج المؤازر TJ يزود المستخدمين بأجزاء معالجة مريحة وعملية وموثوقة.
5. يتم تحريك نظام التغذية مباشرة عن طريق محرك سيرفو بصلابة جيدة ، دقة وخصائص استجابة ديناميكية. تم تجهيز أداة الآلة بقضيب توجيه لولبي HIWIN من تايوان ، ويمكن أن تصل أقصى سرعة للحركة السريعة إلى: 24m / min.
6. توفر هذه الآلة للمستخدمين نظامًا هيدروليكيًا وتشحيمًا كاملاً ، باستخدام مضخات هيدروليكية عالية الجودة وصمامات هيدروليكية ومكونات أخرى لتقليل معدل الفشل بشكل كبير. تعتمد أداة الآلة على تزييت آلي كمي مركزي.
| المعلمة الرئيسية |
لا | نموذج بند | TY -5650 إل | TY -5650 أ |
المعلمة الرئيسية | أقصى قطر دوران علوي لسطح السرير | Φ560 | Φ560 |
أقصى قطر للقطع | Φ450 | Φ450 | |
أقصى قطر للقطع في عمود الأداة | Φ210 | Φ210 | |
أقصى طول للمعالجة | 500 | 465 | |
المغزل والظرف | نوع رأس المغزل (ظرف اختياري) | A2-6（8″） | A2-8（10″） |
الطاقة الموصى بها لمحرك المغزل | 11-15كيلوواط | 15-18كيلوواط | |
سرعة المغزل | 4200 دورة في الدقيقة | 2500 دورة في الدقيقة | |
قطر فتحة المغزل | Φ66 | Φ87 | |
قطر الشريط | Φ52 | Φ72 | |
تغذية سريعة | مواصفات المسمار المحور X / Z | 3210/4010 | 3210/4010 |
المحور X يحد من السكتة الدماغية | 250 | 250 | |
عزم الدوران الموصى به لمحرك المحور X | 11N.M | 12N.M | |
مواصفات السكك الحديدية المحور X / Z | 45/45 | 45/45 | |
محور Z يحد من السكتة الدماغية | 610 | 610 | |
موصى به لمحرك المحور Z عزم الدوران | 17N.M | 17 N.M | |
X ، Z اتصال المحور | Dمباشرة | Dمباشرة | |
برج | برج اختياري (تكوين خاص) | NC 100-12 T /sكوير25X25 | نورث كارولاينا 100-12 تي sكوير25X25 |
حجم ارتفاع مركز البرج الموصى به | 100مم | 100مم | |
تايلستوك | قطر الأكمام | 80 | 80 |
كم السكتة الدماغية | 80 | 80 | |
الحد الأقصى لضربة الذيل | 450 | 450 | |
ثقب مستدق من كم غراب الذيل | مورس4# | Mأورس4# | |
كبير جدا | شكل السرير والمنحدر | Oصب شمال شرق/30o 2236×1386×1435 | Oصب شمال شرق/30o 2236×1386×1435 |
وزن | الأبعاد (الطول×العرض×ارتفاع) | 2500 كلغ | 2600 كلغ |
| اختياري |
لا. | بند | السعر | ملاحظة |
1 | ناقل سلسلة أوتوماتيكي بالإضافة إلى سيارة برميل | ||
2 | جهاز النفخ | ||
3 | التحكم الآلي في باب الأمان | ||
4 | جهاز استقبال الشغل التلقائي | ||
5 | شريط التغذية | ||
| ظروف بيئة عمل الماكينة |
1. درجة الحرارة المحيطة: 0 درجة -40 درجة
2. مصدر الطاقة: 380V ± 10 ، 50HZ ± 2 ، السعة الإجمالية 10KVA
3. الرطوبة النسبية: أقل من أو تساوي 90 4. الضغط الهيدروليكي: 5-40 كلغ
| الأجزاء الرئيسية |
لا | بند | الكمية | أصل |
1 | يصب | 1 | استخدم حديد الزهر HT250 عالي القوة |
2 | نظام التحكم | 1 | FANUC 0 ITF |
3 | محرك سيرفو XZ | 1 | فانوك |
4 | محرك المغزل المؤازر | 1 | فانوك |
5 | سائق المغزل المؤازرة | 1 | فانوك |
6 | X ، Z الكرة اللولبية | 1 | THK |
7 | X / Z برغي تحمل | 1 | NSK |
8 | مسار خط الأسطوانة X | 1 | هيوين |
9 | مسار الأسطوانة Z | 1 | هيوين |
10 | ظرف هيدروليكي أجوف 8- بوصة | 1 | شاندوكس |
11 | أسطوانة هيدروليكية مجوفة مقاس 8- بوصة | 1 | AOLING |
12 | برج مؤازر TJ ، كتلة أداة مائلة من الحديد | 1 | 12T |
13 | حامل أداة مملة دائرية | 4 | اساسي |
14 | حامل أداة مربع | 1 | 25x25 |
15 | أداة حفر دائرية ، جلبة أداة | 1 | 8,10,12,16,20,25,32 |
16 | المغزل لا يتجزأ | 1 | 2-6 ملكية تايوان |
17 | كشتبان متحرك تايلستوك | 1 | MT # 5 |
18 | نظام التبريد | 1 | 2-30 |
19 | محرك النظام الهيدروليكي الخارجي | 1 | تايوان تشيون TSEH |
20 | مضخة زيت النظام الهيدروليكي الخارجية | 1 | تايوان إيالي |
تفاصيل الجهاز

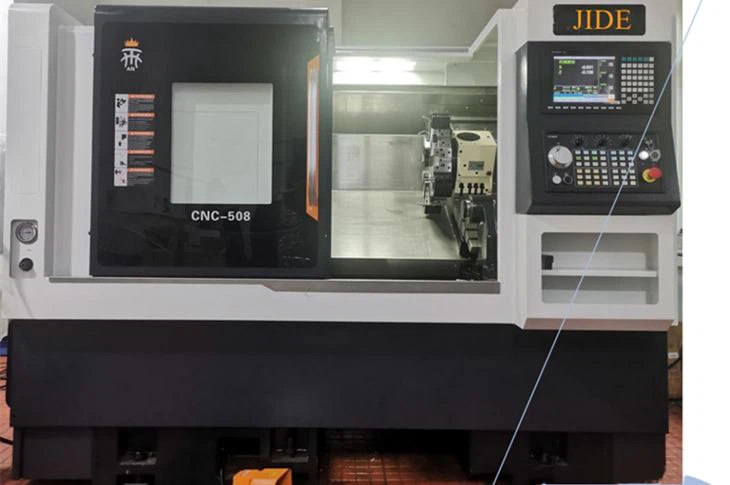

CNCمخرطة 6 "8" مع وحدة تحكم FANUC مع أuto tailstock ، دعم أمر كود M ، يناسب شريط نوع المحور الطويل.
معدات معالجة المخرطة هي الآلة الأم التي عملت في وقت سابق. تتم معالجة معظم الأجزاء الدائرية إلى حركة طولية أو جانبية ، ويتم قطع قطعة العمل الدوارة المثبتة على ظرف الظرف لتغيير مظهرها وشكلها ، مما يجعلها منتجًا عمليًا.
تعد آلة المخرطة CNC من معدات المعالجة المهمة جدًا في التصنيع الصناعي ، وقد كانت لا غنى عنها في الدوائر الصناعية والتجارية لفترة طويلة. يمكن أن يفي تقريبًا بأي متطلبات صارمة للمصنعين ويمكن استخدامه في أجزاء مختلفة من المعدات. يمكن تنفيذ العديد من الأشياء بواسطة مخارط CNC ، مما يجعلها مفيدة جدًا لمختلف الصناعات والشركات.
نظرًا لأن الصناعة التحويلية تهدف دائمًا إلى زيادة معدل معالجة خط الإنتاج ، فإن سوق صناعة التحكم العددي بالكمبيوتر ينمو أيضًا. لطالما كانت أدوات ماكينات CNC هي معدات البيع الرئيسية للمصنعين ، ولكن الآن يتم إقرانها بأنظمة التحكم الآلي وبرامج المحاكاة لزيادة الإنتاج.
مخرطة CNC هي تخصص رئيسي في تصميم وتصنيع الهياكل الميكانيكية وتكنولوجيا الأتمتة الخاصة بها. مخرطة CNC لا يمكن أن تمثل هذا التخصص. يمكن اعتبارها نقطة معرفة مقسومة على التخصص. معظم التخصصات في الدراسة الأولى لمخرطة CNC هي معرفة أساسية. للمضي قدمًا خطوة أخرى ، يمكنك القيام بالكثير من التدريبات أو الدراسات العليا.
يعد تصميم وتصنيع الهيكل الميكانيكي وتكنولوجيا الأتمتة الرئيسية الخاصة به مجالًا رئيسيًا متكاملًا للبحث العلمي في تصميم وإنتاج وتصنيع مختلف معدات المعالجة الصناعية والمنتجات الكهروميكانيكية ، وتشغيل أجهزة الكمبيوتر ذات التحكم العددي والتحكم فيها ، وعملية الإنتاج. بعد تعلم هذا التخصص ، يمكنك الانخراط في معدات الإنتاج الصناعي. البحث المهني في مجال تكنولوجيا التصنيع والأتمتة ، وبحوث التطبيق ، وتطوير التكنولوجيا ، وإدارة الإنتاج ومبيعات الأعمال وغيرها من المناصب الصناعية ذات الصلة.
يعتمد أهم مخارط CNC على تصميم وتصنيع معدات المعالجة الصناعية. إنه تخصص عام يدمج علوم الكمبيوتر وتكنولوجيا التحكم الآلي وتكنولوجيا المعلومات. يتمثل محتوى التعلم المحدد في استخدام النظريات والأساليب الأساسية في التصميم الحديث وتكنولوجيا التصنيع لحل هذه المشكلات التقنية الأكثر تعقيدًا في مجال الصناعة ، لتحقيق أتمتة تصميم المنتج وتصنيعه.
تعد مخارط CNC جزءًا مهمًا من التصنيع الصناعي. تعطي هذه الآلات شكل المادة المكونة عن طريق إزالة المادة على شكل شظايا بالدقة المطلوبة. يتم قياس أداء أداة الآلة بالدقة وكفاءة العمل. تعتمد الدقة والكفاءة على الصلابة الثابتة وأدوات الماكينة الديناميكية. تعد أداة المخرطة CNC المحسنة جزءًا مهمًا من أداة الماكينة للتشغيل والصيانة.
يواصل المهندسون حول العالم دراسة التحسين المتعمق لأدوات الآلات. تتطلب دقة الماكينة العالية اهتزازًا صغيرًا وإزاحة ثابتة. تعمل الآلات التي تنتج أجزاء أصغر مع عمليات إزاحة أصغر ، ولا يمكن اكتشاف عمليات الإزاحة هذه عند فشل الجهاز. يجب مراعاة عمليات الإزاحة هذه عند تقييم أداء مخارط CNC. تعتمد الخصائص الديناميكية والصلابة الساكنة أيضًا على مكونات الماكينة المكونة من التصميم الهيكلي للآلة والأعضاء الهيكلية والمفاصل التي تربط هذين الجزأين.
في اتجاه تصميم أداة الماكينة ، يتمثل الهدف في تحقيق إنتاجية أعلى ودقة أعلى وتقصير وقت التسليم وتقليل التكاليف وإجراءات حماية البيئة. تميل متاجر التصنيع إلى استخدام أدوات آلية متعددة المحاور لإنتاج أجزاء صغيرة ومتوسطة الحجم.
