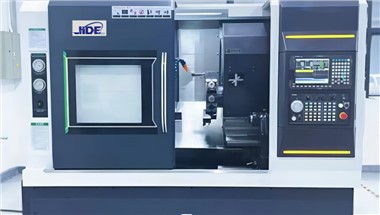

ماكينة الخراطة CNC سيمنز

تحول

تدور قطعة العمل وتتحرك أداة الخراطة بشكل خطي أو منحني في المستوى أثناء القطع. يتم إجراء الخراطة بشكل عام على آلة الخراطة CNC لمعالجة الأسطح الأسطوانية الداخلية والخارجية والأسطح النهائية والأسطح المخروطية والأسطح المشكلة وخيوط قطعة العمل.

دقة الدوران بشكل عام هي IT8-IT7، وخشونة السطح هي 1.6-0.8μm.

1) تسعى الخراطة الخشنة إلى استخدام عمق قطع كبير ومعدل تغذية كبير لتحسين كفاءة الخراطة دون تقليل سرعة القطع، ولكن دقة المعالجة يمكن أن تصل فقط إلى IT11، وخشونة السطح هي R 20-10μm.

2) للخراطة نصف النهائية والتشطيب، حاول استخدام سرعة عالية وكمية تغذية أصغر وعمق القطع. دقة المعالجة يمكن أن تصل إلى IT10-IT7، وخشونة السطح هي R 10-0.16μm.

3) يمكن للتحويل الدقيق عالي السرعة للأجزاء المعدنية غير الحديدية باستخدام أدوات تحويل الماس المطحون جيدًا على مخرطة عالية الدقة أن يحقق دقة معالجة IT7-IT5 وخشونة سطح R 0. 04-0.01μm. هذا النوع من الدوران يسمى "دوران المرآة".

معلمة الآلة

معيارالأجزاء الرئيسية

للحكم على مستوى آلة الخراطة CNC، يعتمد ذلك على دقة تحديد المواقع المتكررة. إذا كانت دقة تحديد موضع الآلة المتكررة يمكن أن تصل إلى {{0}}.005 مم (معيار ISO، الطريقة الإحصائية)، فهي أداة آلية عالية الدقة. إذا كان 0.005 مم (معايير ISO والأساليب الإحصائية) وفيما يلي أدوات آلية فائقة الدقة. يجب أن تحتوي الأدوات الآلية عالية الدقة على أفضل المحامل والمسامير.

عند الحديث عن "دقة" أدوات آلة CNC، من المهم توضيح التعريفات وطرق حساب المعايير والمؤشرات.

عندما يحدد مصنعو الأدوات الآلية اليابانية "الدقة"، فإنهم عادةً ما يستخدمون معايير JISB6201 أو JISB6336 أو JISB6338. يستخدم JISB6201 بشكل عام للأدوات الآلية العامة وأدوات الآلات CNC العادية، ويستخدم JISB6336 بشكل عام لمراكز التشغيل، ويستخدم JISB6338 بشكل عام لمراكز التشغيل العمودية. المعايير الثلاثة المذكورة أعلاه هي نفسها بشكل أساسي عند تحديد دقة الموضع.

تستخدم هذه المقالة JIS B6336 كمثال فقط، لأنه من ناحية، هذا المعيار جديد نسبيًا، ومن ناحية أخرى، فهو أكثر دقة قليلاً من المعيارين الآخرين.

يعتمد مصنعو الأدوات الآلية الأوروبيون، وخاصة المصنعون الألمان، بشكل عام معيار VDI/DGQ3441.

عادةً ما يعتمد مصنعو الأدوات الآلية الأمريكية معيار NMTBA (National Machine Tool Builder's Assn) (نشأ هذا المعيار من دراسة أجرتها الجمعية الأمريكية لمصنعي الأدوات الآلية وتم إصداره في عام 1968 وتمت مراجعته لاحقًا).

جميع المعايير المذكورة أعلاه مرتبطة بمعايير ISO.

بأخذ دقة الأبعاد ودقة الشكل للأجزاء النموذجية التي تعالجها مراكز التصنيع كمثال لمقارنة المستويات في الداخل والخارج، فإن المستوى المحلي يبلغ تقريبًا {{0}}.0{{6} }8 ~ 0.010 مم، بينما المستوى المتقدم الدولي هو 0.002 ~ 0.003 مم.

على الرغم من أن تطور صناعة تصنيع الأدوات الآلية في بلدي شهد صعودًا وهبوطًا، إلا أنها أولت دائمًا اهتمامًا أكبر لتكنولوجيا CNC وأدوات الآلات CNC وتتمتع بقدرة تنافسية قوية في السوق.

تشير الآلات فائقة الدقة حاليًا إلى دقة الأبعاد والموضع بمقدار 0.01~0.3μm، ودقة الشكل والكفاف بمقدار 0.0{ {11}}3~0.1μm، وخشونة سطح الأجزاء الفولاذية Ra أقل من أو تساوي 0.05μm والأجزاء النحاسية Ra أقل من أو تساوي 0.01μm. تم وضع مخارط CNC فائقة الدقة وآلات الطحن CNC المطورة محليًا في الإنتاج. في الوقت الحاضر، من الضروري تطوير آلات طحن فائقة الدقة وأدوات معالجة مركبة فائقة الدقة من حيث الأصناف. في الوقت نفسه، من الضروري مواصلة تحسين وحدة المغزل فائقة الدقة، والوحدة الفرعية لسكة التوجيه فائقة الدقة، ونظام القيادة المستقر فائق الدقة، وتكنولوجيا التحكم في الكفاف فائقة الدقة ونظام CNC بدقة مستوى النانو. الأداء وتسريع هندستها.

ومن ناحية أخرى، فإن البحث المتعمق في تكنولوجيا الآلات فائقة الدقة وتوسيع نطاق نتائجها سيساهم في تطوير وتصنيع أدوات الآلات عالية الدقة التي تتطلب كميات كبيرة من دقة التصنيع على مستوى دون الميكرون.

تغليف الماكينات"

تعبئة مفرغة لمنع الرطوبة / ضوء الشمس / مياه الأمطار + تغليف لوح خشبي للتبخير
