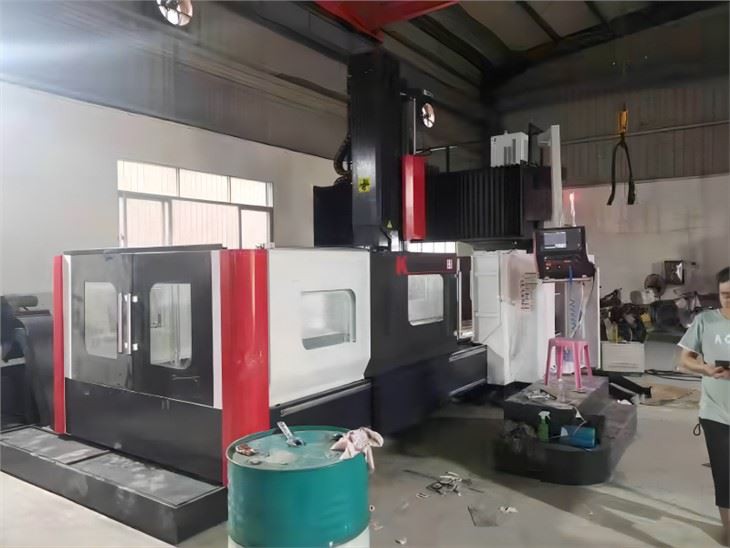

مركز تصنيع عمودي مزدوج العمود
محور Y يسافر 2300 مم
محور Z يسافر 1000 مم
المسافة من أنف المغزل إلى سطح الطاولة 280-1280 ملم
عرض القنطرية العملاقة 2300 ملم
طاولة عمل مكتب عمل مقاس 2000 × 4000 مم
الحمولة القصوى 12 ت
T-slot (عدد الفتحات-الحجم-التباعد) 9-28 X200 مم
سرعة المغزل 6000 دورة في الدقيقة
حامل أداة المغزل من BT -50
قطر المغزل قطر 200 مم
طريقة نقل الحزام
ينتج عن الإنتاج الخالي من الهدر والملحقات المتطورة مركز تصنيع عالي الدقة وعالي الكفاءة وعالي الأداء
معامل
معلمة الآلة | العنصر | تحديد | وحدة | |
يسافر | انتقال المحور X | 4000 | مم | |
حركة المحور ص | 2300 | مم | ||
حركة المحور Z | 1000 | مم | ||
المسافة من أنف المغزل إلى سطح الطاولة | 280-1280 | مم | ||
عرض العملاقة | 2300 | مم | ||
جدول العمل | Wحجم مكتب orking | 2000×4000 | مم | |
اقصى حموله | 12 | T | ||
فتحة T (عدد الفتحات-الحجم-التباعد) | 9-28X200 | مم | ||
مغزل | سرعة المغزل | 6000 | دورة في الدقيقة | |
شكل حامل أداة المغزل | BT -50 | |||
قطر المغزل | Ø200 | مم | ||
Tطريقة الفدية | حزام | |||
معدل التغذية | سرعة العبور السريع X / Y / Z | 12 / 12/ 12 | م / دقيقة | |
معدل قطع التغذية | 1~8000 | مم / دقيقة | ||
دقة الآلة | دقة تحديد موضع المحور X / Y / Z | ±0.005/300 | مم | |
قابلية تكرار المحور X / Y / Z | ± 0.01 | مم | ||
محرك | محرك المغزل | 22 | كيلوواط | |
X ، Y ، Z محرك محرك المحور | 6/6/7 | كيلوواط | ||
مضخة وقود | 950 | W | ||
مجلة الأدوات (اختياري) | سعة مجلة الأداة | 24 | أدوات | |
نوع تغيير الأداة التلقائي | مجلة أداة القرص | |||
مواصفات حامل الأدوات | BT -50 | |||
مقبض السكين سحب مسمار | 45 | درجة | ||
أقصى طول للأداة | 300 | مم | ||
قطر الأداة | سكين كامل | Ø110 | مم | |
Nالسكين المجاور | Ø200 | مم | ||
أقصى وزن للأداة | 18 | كلغ | ||
وقت تغيير الأداة | 4 | ثانية | ||
مساحة أرضية | ارتفاع ميكانيكي | 4100 | مم | |
المساحة المشغولة (الطول × العرض) | 9750*4750 | مم | ||
وزن الآلة | 45 | T | ||
القدرة الكهربائية الإجمالية | 50 | كيلو فولت أمبير | ||
(1) يتبنى صندوق المغزل العمودي لمركز المعالجة بالعمود المزدوج مكبس سكة خطية ، ويعتمد المحور Z سكة توجيه خطية مستوردة للخدمة الشاقة ، والتي تتمتع بامتصاص جيد للصدمات وتضمن قطعًا مستقرًا أثناء المعالجة.
(2) محرك المحور Z- يقود محرك سيرفو اللولب الكروي ، ويدفع اللولب الكروي غراب الرأس للتحرك لأعلى ولأسفل على السرج لتحقيق تغذية المحور Z. يحتوي محرك المحور Z على وظيفة فرامل أوتوماتيكية. في حالة انقطاع التيار الكهربائي ، فإن الفرامل الأوتوماتيكية ستثبت عمود المحرك بإحكام حتى لا يتمكن من الدوران.
(3) تعتمد مكونات غراب الرأس آلية توازن لضمان استقرار حركة غراب الرأس.
(4) يتم إنتاج مجموعة العمود الرئيسي بواسطة مصنع محترف في تايوان ، بدقة عالية وأداء عالي. يمسك العمود الرئيسي الأداة بواسطة زنبرك القرص على العمود الرئيسي الذي يعمل على مسمار السحب لمقبض الأداة من خلال آلية التطرق ذات المخلب بأربع بتلات مع قوة الشد.
(5) أداة الآلة لها وظيفة اتجاه المغزل.
3.4 نظام هوائي
وهي تستخدم أساسا لقط أداة ؛ تهب الهواء في وسط المغزل. تهب الهواء في الطرف الأمامي للمغزل.
3.5 حماية أداة الآلة
تعتمد سكة توجيه السرير (المحور X) لأداة الماكينة على غطاء واقٍ تلسكوبي من الفولاذ المقاوم للصدأ ؛ تعتمد سكة توجيه الحزمة (المحور Y) حماية من نوع الجهاز ؛ وصولا الى العمل.
3.6 نظام التشحيم
(1) محامل الإحداثيات الثلاثة مشحمة بالشحم.
(2) الزوج اللولبي الكروي يستخدم تزييت الزيت الرقيق الأوتوماتيكي.
(3) يحتوي زوج سكة التوجيه ثلاثي الإحداثيات على نقطة تزييت يتم التحكم فيها تلقائيًا ، ويتم تقسيم زيت التشحيم لتزييت زوج سكة التوجيه ، ويتم التحكم في الإجراء تلقائيًا بواسطة نظام التحكم العددي.
الأصل الرئيسي
رقم | اسم | تحديد | الصانع | ملاحظة |
1 | نظام CNC | 0 i-MF (1) | FANUC (اليابان) | |
2 | محرك المغزل | AII22 / 8000 | FANUC (اليابان) | |
3 | محرك المحور X | AIF40 / 3000 | FANUC (اليابان) | |
4 | محرك المحور ص | AIF40 / 3000 | FANUC (اليابان) | |
5 | محرك المحور Z | AIF30B / 4000 | FANUC (اليابان) | |
6 | X الكرة اللولبية المحور | Φ80X20 | HIWIN / THK (تايوان) | |
7 | Y- محور الكرة اللولبية | Φ63X12 | HIWIN / THK (تايوان) | |
8 | Z- محور الكرة اللولبية | Φ50X10 | HIWIN / THK (تايوان) | |
9 | دليل المحور X | 55 نوع الأسطوانة | HIWIN / THK (تايوان) | |
10 | دليل المحور ص | 55 نوع الأسطوانة | HIWIN / THK (تايوان) |
مركز المعالجة العمودي ذو العمود المزدوج تقود التكنولوجيا المستقبل ، وتجمع بين تردد الوضع العالي ، والمطابقة عالية الديناميكية ، والمعالجة والتكيف الذاتي والعديد من التقنيات الأخرى عالية التقنية ، وتقدم تجربة قطع عالية مثالية للمستخدمين.
يعتبر استخدامًا واسعًا في الصناعات التحويلية عالية المستوى ، مثل العفن ، والفضاء ، والنقل بالسكك الحديدية ، والسيارات ، والآلات ، وما إلى ذلك
